Descrição do produto

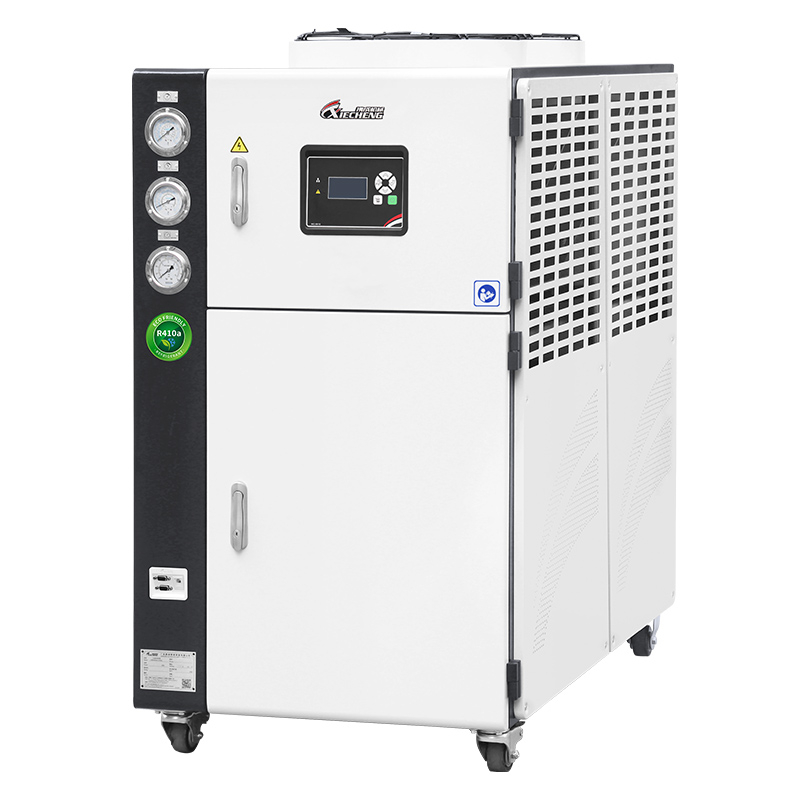

Chiller ambiental


Chiller ambiental


Série de Chiller Industrial


RECURSO:

1. Refrigerante R407C, R134A, R410A, etc., etc., sem danos ao campo de Theozone;

2. A capacidade de resfriamento varia de 2KW-2500kW, com vários modelos, pode atender completamente aos De-Mands da produção industrial;

3. Europeização projetada no exterior com revestimento por pulverização de elec trostático, estrutura simples e aparência EL-EGANT.

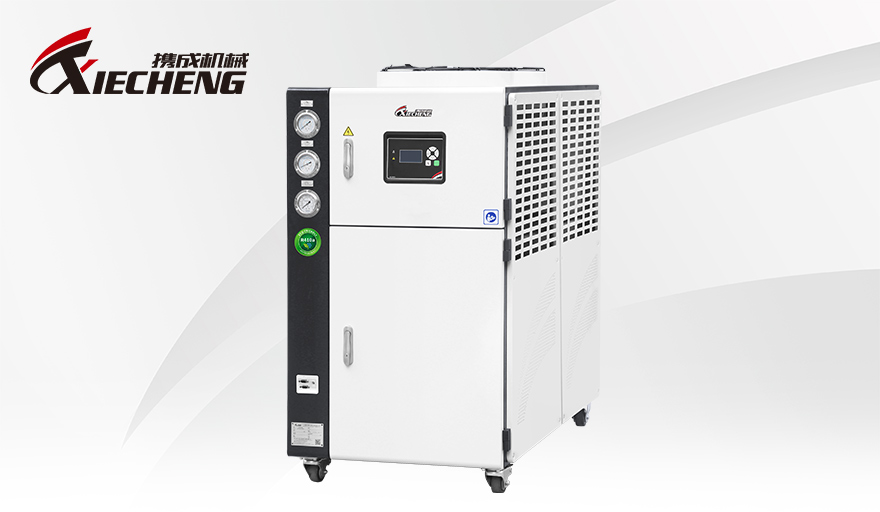

O chiller refrigerado

|

Princípio de trabalho

Quando o chiller resfriado de ar começa, o refrigerante absorve o calor do objeto resfriado no evaporador e vaporiza. O compressor extrai continuamente o gás gerado do evaporador e o comprime em vapor de alta temperatura e alta pressão. O vapor de refrigerante é então enviado ao condensador, onde passa por troca de calor com o ar. Depois de liberar calor, ele se condensa em um líquido. O refrigerante líquido, depois de ser despressurizado pela válvula de expansão, entra no evaporador onde ele vaporiza novamente, absorvendo o calor do objeto resfriado. Este processo de troca de calor é repetido até que a água industrial seja resfriada na temperatura desejada.


Princípio de trabalho

Compressor Temp. sensor
Condensador Tanque de água
Filtro seco Medidor de pressão da bomba
Válvula de expansão Bombear
Evaporador Válvula de desvio
Válvula de esfera Interruptor de baixa pressão
Interruptor anti-congelamento Chave de alta pressão
Sensor de nível Ventilador


|

 Escopo de aplicação na indústria

Os chillers são amplamente utilizados em várias produções industriais, como plásticos, fabricação de eletrônicos, eletroplicação, produtos farmacêuticos, engenharia química, resfriamento ultrassônico e impressão. Eles são empregados no resfriamento de moldes para máquinas de processamento de plástico, melhorando significativamente a suavidade da superfície dos produtos plásticos, reduzindo as falhas da superfície e o estresse interno, impedindo o encolhimento e deformação, facilitando a liberação de moldes, acelerando a modelagem do produto e, portanto, aumentando bastante a eficiência da produção e Qualidade do produto das máquinas de moldagem de plástico.


Indústria de moldagem por injeção

Indústria de moldagem por injeção

Indústria de extrusão

Indústria de extrusão

Indústria de embalagens plásticas

Indústria de embalagens plásticas

Indústria farmacêutica

Indústria farmacêutica

Indústria de fabricação automotiva

Indústria de fabricação automotiva

Indústria de engenharia química

Indústria de engenharia química

Indústria de eletroplatação

Indústria de eletroplatação

Indústria de eletrônicos

Indústria de eletrônicos

Indústria de impressão

Indústria de impressão

|

 Destaques do produto

Role o compressor

Toda a gama de chillers de ar resfriados a ar Xiecheng utiliza compressores de rolagem. O compressor serve como o coração de todo o sistema de ciclo de refrigerante. O compressor de rolagem adota um design de flexão duplo, garantindo uma setração apertada entre os discos de rolagem. Esse design permite que os discos de rolagem se separem radial e axialmente, permitindo que detritos ou líquidos passem sem danificar o compressor. Isso resulta em aumento da vida útil do compressor, confiabilidade aprimorada, melhor tolerância ao líquido e melhor tolerância às impurezas.Role o compressor


Características do compressor:



       Faixa de operação


1. Design de flexão duplo: o compressor possui um design de flexibilidade dupla, garantindo flexibilidade e confiabilidade na operação.
2. ampla gama de capacidade do produto: o compressor está disponível em uma ampla gama de opções de capacidade, atendendo a vários requisitos de refrigeração.
3. Alta Eficiência Energética: O compressor foi projetado para alta eficiência energética, otimizando o processo de resfriamento e reduzindo o consumo de energia.
4. Níveis baixos de ruído e vibração: com design avançado e engenharia de precisão, o compressor opera com níveis reduzidos de ruído e vibração, proporcionando um ambiente mais silencioso e confortável.
5. Startup de um toque: o compressor está equipado com um recurso de inicialização de um toque fácil de usar, tornando a operação e a inicialização rápida e conveniente.

Faixa de operação


|

 Evaporador de concha e tubo

O chiller resfriado de ar utiliza um evaporador de concha e tubo. Nesse sistema, o refrigerante evapora dentro dos tubos de troca de calor, enquanto a água flui no lado da concha. Para melhorar a eficiência da troca de calor, uma placa de defletor de 2 mm de espessura é instalada no lado da concha, fazendo com que a água flua para trás e para trás para criar salmoura de gelo. Além disso, para manter uma temperatura operacional estável, a concha externa do evaporador é coberta com material de isolamento.


Para os tubos de troca de calor, empregamos tubos de cobre de alta eficiência. Esses tubos passam por um processo de ranhura para formar aletas de rosca interna, aumentando assim a área da superfície de troca de calor com o refrigerante. Com essa tecnologia, a área de transferência de calor é dobrada, melhorando significativamente a eficiência da transferência de calor.


Evaporador de concha e tubo


|

 Condensador do tipo aletado

Ao adotar um tubo de cobre de alta eficiência com condensador do tipo alumínio, o chiller resfriado a ar dissipa efetivamente o calor. A estrutura barbatana aumenta a área da superfície de troca de calor entre o condensador e o ambiente circundante, melhorando a eficiência da dissipação de calor. A excelente condutividade térmica dos tubos de cobre, combinada com as características eficientes de dissipação de calor das barbatanas de alumínio, garante alta eficiência durante o processo de resfriamento.


Além disso, a aplicação de alumínio leve e folhas de alumínio azul fornece uma camada protetora adicional. Eles ajudam a evitar a corrosão dos tubos de cobre em Ambientes corrosivos, estendendo assim a vida útil do condensador e mantendo o desempenho ideal da refrigeração.


Condensador do tipo aletado


|

 Detalhes do produto

Controlador de microcomputador


Controlador de microcomputador


O chiller resfriado por ar apresenta um controlador de microcomputadores de exibição LCD líder do setor. Este controlador fornece exibição simultânea da temperatura de saída do chiller e a temperatura definida para controle preciso da temperatura. A interface amigável permite fácil operação e ajuste. Com este controlador, a temperatura da água pode ser controlada com precisão dentro de uma faixa de 3 ° C a 50 ° C, garantindo o desempenho ideal de resfriamento.




Sistema de filtro de secagem


Sistema de filtro de secagem


O chiller resfriado de ar está equipado com filtros Emerson, que removem efetivamente as impurezas do refrigerante e absorvem a umidade livre em fluorocarbonetos. Este sistema impede a formação de bloqueios de gelo, particularmente em seções estreitas de oleodutos (especialmente as portas da válvula das válvulas de expansão térmica). Garante a pureza do refrigerante e protege o compressor contra possíveis danos.




Sistema de refrigeração eficiente


Sistema de refrigeração eficiente


O chiller refrigerado a ar está equipado com um sistema de refrigeração de alta eficiência que inclui ventiladores de rotores externos de baixo ruído. Esses ventiladores são projetados especificamente para acelerar a dissipação de calor e aprimorar a eficiência geral de resfriamento do sistema. Ao melhorar o fluxo de ar e maximizar a transferência de calor, esse sistema garante o melhor desempenho de resfriamento enquanto opera com níveis mínimos de ruído.





Sistema de proteção de alta e baixa pressão


Sistema de proteção de alta e baixa pressão


O sistema de proteção de alta e baixa pressão foi projetado para aumentar a segurança e a eficiência das operações da bomba de água. Envolve a instalação de manômetros de alta e baixa pressão, bem como um medidor de pressão da bomba para monitorar continuamente a pressão da bomba de água durante a operação.





Bombas de água


Bombas de água


Para modelos de chiller que variam de 1 a 6hp, são usadas cabeças de bomba de aço inoxidável orank. Para modelos com 8HP ou mais, são empregadas bombas de pipeline de Taiwan Yuanli. Essas bombas de água são conhecidas por sua operação de baixo ruído, desempenho livre de vazamentos e características livres de manutenção. Eles garantem circulação de água confiável e eficiente dentro do sistema de refrigeração.





Sistema de autocontrole elétrico


Sistema de autocontrole elétrico


O sistema de autocontrole elétrico consiste em fonte de alimentação e componentes de controle automático. Ele utiliza componentes eletrônicos da Siemens para garantir uma operação estável do equipamento. Ele incorpora uma gama abrangente de dispositivos de proteção de segurança, incluindo proteção contra sobrecarga atual, sistemas de proteção de alta e baixa pressão e atraso eletrônico de tempo. Esses recursos de segurança fornecem proteção robusta e são complementados por um sistema de exibição intuitivo que alerta os usuários sobre qualquer anormalidade.



|

 Especificações


Modelo UNIT XC-L3W-R7 XC-L5W-R7 XC-L6W-R7 XC-L8W-R7 XC-L10W-R7 XC-L12W-R7 XC-L15W-R7 XC-L20W-R7 XC-L25W-R7 XC-L30W-R7 XC-L40W-R7 XC-L50W-R7
XC-L3W-R0 XC-L5W-R0 XC-L6W-R0 XC-L8W-R0 XC-L10W-R0 XC-L12W-R0 XC-L15W-R0 XC-L20W-R0 XC-L25W-R0 XC-L30W-R0 XC-L40W-R0 XC-L50W-R0
Capacidade de refrigeração KW 10.5 16 19.6 26.5 32.1 41.2 51.7 66.3 81.2 108 131 162.4
Kcal/h 9030 13760 16856 22790 27606 35432 44462 57018 69832 92880 112660 139664
Compressor Potência de entrada KW 2.2 3.75 4.5 6 3.75x2 4.5x2 3.75x3 7.5x2 9x2 11x2 15x2 18x2
Poder nominal HP 3 5 6 8 5 × 2 6 × 2 7,5 × 2 10 × 2 12,5 × 2 15 × 2 20 × 2 25 × 2
Poder
3PH-380V/50Hz (220V/220V/415V/460V 50Hz/60Hz)
Evaporador Tipo Tanque de água com bobina (concha e tubo)
Diâmetro do tubo LNCH 1 \" 1 \" 1 \" 2 \" 2 \" 2 \" 2.5 \" 2.5 \" 3 \" 3 \" 4 \" 4 \"
Refrigerante Tipo R407C (condensador de concha e tubo)
Método de controle
Tubo capilar (Capilar) válvula de expansão térmica equilibrada externamente (capilar)
Condensador Tipo Condensador de concha e tubo
Diâmetro do tubo Polegada 1 \" 1 \" 1 \" 1.5 \" 1.5 \" 1.5 \" 2 \" 2 \" 2.5 \" 2.5 \" 3 \" 3 \"
Fluxo de água de resfriamento M³/h 1.36 2.22 2.6 3.95 4.42 5.03 7.1 8.84 10.06 13.6 17.75 21.9
Capacidade do tanque de água Litro 40 45 45 80 80 80 100 150 260 260 390 390
Bombear Poder KW 0.37 0.75 0.75 1.5 1.5 1.5 2.2 2.2 4 4 5.5 7.5
HP 0.5 1 1 2 2 2 3 3 5 5 7.5 10
Distância m 23 35 35 15 15 15 16 16 16 16 16 18
Quociente de vazão l/min 100 110 110 360 360 360 360 360 700 700 700 800
Proteção de segurança Proteção de superaquecimento do compressor, proteção de sobrecorrente, proteção contra alta e baixa pressão, proteção contra a superfície, proteção contra fluxo, sequência de fase/proteção contra perda de fase, proteção contra superaquecimento de escape, proteção contra a proteção anticongelante alta e baixa, proteção contra sobrecarga, proteção contra a superfície, proteção de sequência de fases, etc.
Dimensões (l*w*h) milímetros 1080*640*986 1080*640*986 1080*640*986 1270*650*1413 1270*650*1413 1270*650*1413 1470*750*1413 1880*880*1650 1880*880*1650 2050*1000*1730 2050*1000*1730 2190*1150*1840
Peso KG 148 209 215 300 319 430 475 633 754 897 1200 1250


Modelo UNIT XC-LF1A-R7 XC-LF2A-R7 XC-LF3A-R7 XC-LF5A-R7 XC-LF6A-R7 XC-LF8A-R7 XC-LF10A-R7 XC-LF12A-R7 XC-LF15A-R7 XC-LF20A-R7 XC-LF25A-R7 XC-LF30A-R7 XC-LF40A-R7 XC-LF50A-R7
XC-LF1A-R0 XC-LF2A-R0 XC-LF3A-R0 XC-LF5A-R0 XC-LF6A-R0 XC-LF8A-R0 XC-LF10A-R0 XC-LF12A-R0 XC-LF15A-R0 XC-LF20A-R0 XC-LF25A-R0 XC-LF30A-R0 XC-LF40A-R0 XC-LF50A-R0
Capacidade de refrigeração KW 3.42 6.2 8.6 14.9 17.2 23 29.4 37 46.5 62 74.1 92.7 122.3 147.3
Kcal/h 2941.2 5332 7396 12814 14792 19780 25284 31820 39990 53320 63726 79722 105178 126678
Compressor Potência de entrada KW 0.75 1.5 2.2 3.75 4,5 × 2 6 3.75x2 4.5x2 3.75x3 7.5x2 9x2 11x2 15x2 18.8x2
Poder nominal HP 1 2 3 5 6 4 × 2 5 × 2 6 × 2 5 × 3 10 × 2 12,5 × 2 15 × 2 20 × 2 25 × 2
Poder
1ph-220V/50Hz 3PH-380V/50Hz (220V/220V/415V/460V 50Hz/60Hz)
Evaporador Tipo Tanque de água com bobina (concha e tubo)
Diâmetro do tubo LNCH 1 '' 1 '' 1 '' 1 '' 1 '' 2 '' 2 '' 2 '' 2.5 '' ' 2.5 '' ' 3 '' 3 '' 4 '' 4 ''
Refrigerante Tipo R407C (R410A)
Método de controle
Tubo capilar (Capilar) válvula de expansão térmica equilibrada externamente (capilar)
Fluxo de água de resfriamento M³/h 0.476 0.908 1.36 2.22 2.6 3.95 4.42 5.03 7.1 8.84 10.06 13.6 17.75 21.9
Condensador Tipo Manga de tubo de cobre de alta eficiência Tipo de alumínio + baixo ruído do ventilador do rotor externo Tubo de cobre de cobre + ventilador de rotor externo de baixo ruído
Poder do ventilador W 90x1 170x1 180x1 180x2 180x2 420x2 420x2 420x2 800x2 420x3 800x3 800x3 420x6 800x6
Capacidade do tanque de água Litro 20 25 40 45 45 80 80 80 100 150 210 210 380 420
Bombear Poder KW 0.37 0.37 0.37 0.37 0.75 1.5 1.5 1.5 2.2 2.2 4 4 5.5 7.5
HP 0.5 0.5 0.5 1 1 2 2 2 3 3 5 5 7.5 10
Distância m 15 15 15 25 25 15 15 15 16 16 16 16 16 18
Quociente de vazão l/min 75 75 75 110 110 360 360 360 360 360 700 700 700 800
Proteção de segurança Proteção de superaquecimento do compressor, proteção de sobrecorrente, proteção contra alta e baixa pressão, proteção contra a superfície, proteção contra fluxo, sequência de fase/proteção contra perda de fase, proteção contra superaquecimento de escape, proteção contra a proteção anticongelante alta e baixa, proteção contra sobrecarga, proteção contra a superfície, proteção de sequência de fases, etc.
Dimensões (l*w*h) milímetros 800*490*865 800*565*1025 960*630*1026 1280*680*1225 1280*680*1225 1550*850*1508 1550*850*1508 1550*830*1508 1850*1000*1600 2150*1000*1780 2400*1150*1800 2600*1150*1900 2300*2000*1800 2800*2100*1960
