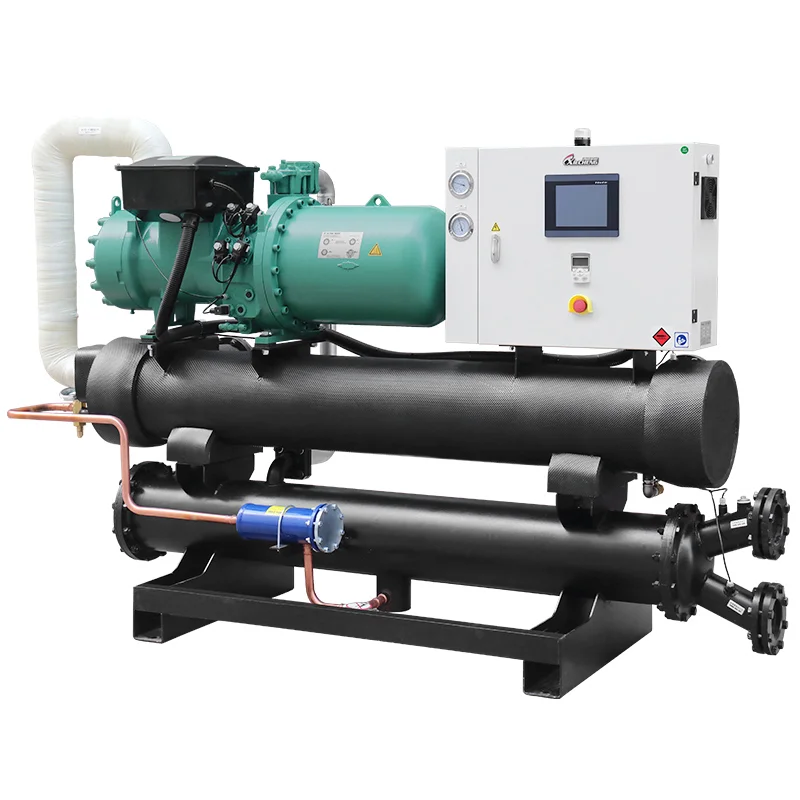

Refrigerador de parafuso resfriado a água

O refrigerador de parafusos resfriado a água é uma unidade de resfriador industrial eficiente e confiável, com seus principais componentes com um compressor de parafuso, portanto, referido como resfriador de parafusos refrigerado a água. Ele utiliza um compressor de parafuso e um método de dissipação de calor de resfriamento a água, fornecendo excelente capacidade de refrigeração e desempenho estável. O chiller está equipado com uma torre de resfriamento ou um sistema de circulação de água de resfriamento, que utiliza água de resfriamento externo para dissipação de calor, atendendo a uma ampla gama de demandas industriais. Com uma ampla faixa de controle de temperatura e capacidade de refrigeração, ela pode controlar com precisão as temperaturas entre 3 ° C a 50 ° C, tornando -o adequado para indústrias como processamento plástico, produtos químicos, farmacêuticos e outros. Os chillers de parafusos resfriados a água são a escolha ideal no campo do resfriamento industrial, garantindo operação estável de equipamentos e processos.

|

 Escopo de aplicação na indústria

Os chillers de parafusos resfriados a água têm aplicabilidade extensa em ambientes industriais. Eles são usados ​​em indústrias como plásticos (moldagem por injeção, extrusão), embalagem plástica, fabricação automotiva, fabricação de eletrônicos, eletroplatação, produtos farmacêuticos, produtos químicos, resfriamento ultrassônico, impressão e outros. Eles mantêm temperaturas operacionais estáveis ​​para equipamentos e processos, melhorando assim a eficiência da produção. Os chillers de parafusos resfriados a água são tipicamente adequados para requisitos de resfriamento em larga escala em equipamentos de produção e processamento. Eles são amplamente utilizados em indústrias como processamento de plástico (moldagem por injeção, extrusão), atendendo a várias necessidades de resfriamento de processos, aumentando bastante a eficiência da produção e a qualidade do produto das máquinas de moldagem de plástico.

Indústria de moldagem por injeção	Indústria de extrusão	Indústria de embalagens plásticas
Indústria farmacêutica	Indústria de fabricação automotiva	Indústria de engenharia química
Indústria de eletroplatação	Indústria eletrônica	Indústria de impressão

|

 Destaques do produto

Compressor de parafuso semi-hermético

Com baixos níveis de ruído e vibração, ele atinge a economia de energia acima de 20%.

O compressor de parafuso refrigerado a água utiliza um compressor de parafuso semi-hermético, oferecendo vantagens como estabilidade, confiabilidade, baixo ruído e baixa vibração. Durante o processo de compressão, o gás entra na câmara de compressão da extremidade de sucção do parafuso e, à medida que o parafuso gira, o gás é gradualmente comprimido e eventualmente descarregado através da extremidade do escape. A forma da rosca e o movimento rotacional do parafuso garantem a continuidade e a estabilidade do gás durante o processo de compressão. Bitzer ou Hanbell, duas marcas de renome globalmente, fornecem os compressores de parafuso usados ​​no compressor de parafuso refrigerado a água Xiecheng, garantindo uma operação de longa duração, eficiência e estável. Comparado aos compressores de rolagem tradicionais, ele atinge a economia de energia acima de 20%, resultando em uma operação mais eficiente em termos de energia.

Características：1. 20% de economia de energia      2. Baixo ruído      3. Baixa vibração

|

 Capacidade de 25% a 100%

Os compressores de parafuso apresentam controle de capacidade de escapamento, o que significa que um único compressor pode ajustar continuamente a capacidade de resfriamento em qualquer intervalo entre 25% e 100%. Isso permite o controle preciso da saída de energia, garantindo uma operação estável e eficiente.

|

 Evaporador de concha e tubo

O resfriador de parafusos resfriados a água utiliza um evaporador de concha e tubo. Nesse sistema, o refrigerante evapora dentro dos tubos de troca de calor, enquanto a água flui no lado da concha. Para melhorar a eficiência da troca de calor, uma placa de defletor de 2 mm de espessura é instalada no lado da concha, fazendo com que a água flua para frente e para trás para criar salmoura de gelo. Além disso, para manter uma temperatura operacional estável, a concha externa do evaporador é coberta com material de isolamento.

Para os tubos de troca de calor, empregamos tubos de cobre de alta eficiência. Esses tubos passam por um processo de ranhura para formar aletas de rosca interna, aumentando assim a área da superfície de troca de calor com o refrigerante. Com essa tecnologia, a área de transferência de calor é dobrada, melhorando significativamente a eficiência da transferência de calor.

|

 Condensador de concha e tubo

O chiller de parafusos resfriados a água utiliza um condensador de concha e tubo, com os tubos internos de cobre empregando um processo de gravação de rosca externa. Esse projeto aumenta efetivamente a eficiência da troca de calor entre o refrigerante e a água durante o processo. Comparado aos tubos tradicionais de cobre lisos, o processo de gravação externa da rosca aumenta a área da superfície dos tubos de cobre, expandindo assim a área de contato para troca de calor e melhorando a condutividade térmica do condensador. Esse design de otimização permite que o condensador do chiller refrigerado a água transfira calor do refrigerante para a água de maneira mais rápida e consistente, permitindo que a água levasse o calor.

|

 Sistema de comunicação remota RS485

Equipado com capacidade de comunicação RS485, esse recurso permite a integração do chiller de parafusos resfriado a água e uma máquina de moldagem de plástico em uma única plataforma de dados, permitindo o gerenciamento remoto automatizado.

|

 Sistema de acionamento de frequência variável (opcional)

Altamente eficiente e economizando energia, utilizando a tecnologia de acionamento de frequência variável a bordo de classe mundial, o que aumenta muito a eficiência energética de carga parcial da unidade. O mais alto valor de carga parcial integrado (IPLV) pode atingir cerca de 10.

Vantagens do sistema VFD 1. Alta eficiência e economia de energia acima de 30%. 2. O ABB VFD permite o ajuste sem costura e escasso de 1% a 100%. 3. O recurso de partida suave reduz o impacto da corrente de inicialização, enquanto o reator CC embutido minimiza a interferência harmônica.

|

 Detalhes do produto

Controlador PLC

1. Controle avançado da indústria: utilizando a última geração de controladores de PLC, garantindo controle preciso da unidade e garantindo uma operação eficiente e ideal.

2. Controle preciso da temperatura: atingindo uma precisão de controle de temperatura dentro de ± 0,5 graus para a saída de água refrigerada, atendendo aos requisitos para o controle de temperatura de alta precisão.

Sistema de filtro de secagem

O chiller resfriado a água está equipado com filtros Emerson, que removem efetivamente as impurezas do refrigerante e absorvem a umidade livre em fluorocarbonetos. Este sistema impede a formação de bloqueios de gelo, particularmente em seções estreitas de oleodutos (especialmente as portas da válvula das válvulas de expansão térmica). Garante a pureza do refrigerante e protege o compressor contra possíveis danos.

Sistema de proteção de alta e baixa pressão

Instalação de medidores de alta e baixa pressão para monitorar a pressão da bomba de água durante a operação a qualquer momento.

Sistema de autocontrole elétrico

O sistema de autocontrole elétrico consiste em fonte de alimentação e componentes de controle automático. Ele utiliza componentes eletrônicos da Siemens para garantir uma operação estável do equipamento. Ele incorpora uma gama abrangente de dispositivos de proteção de segurança, incluindo proteção contra sobrecarga atual, sistemas de proteção de alta e baixa pressão e atraso eletrônico de tempo. Esses recursos de segurança fornecem proteção robusta e são complementados por um sistema de exibição intuitivo que alerta os usuários sobre qualquer anormalidade.

|

 Especificações
