Chiller de parafuso resfriado a ar

Número de produto:
Status de disponibilidade:
Quantidade:
Descrição do produto

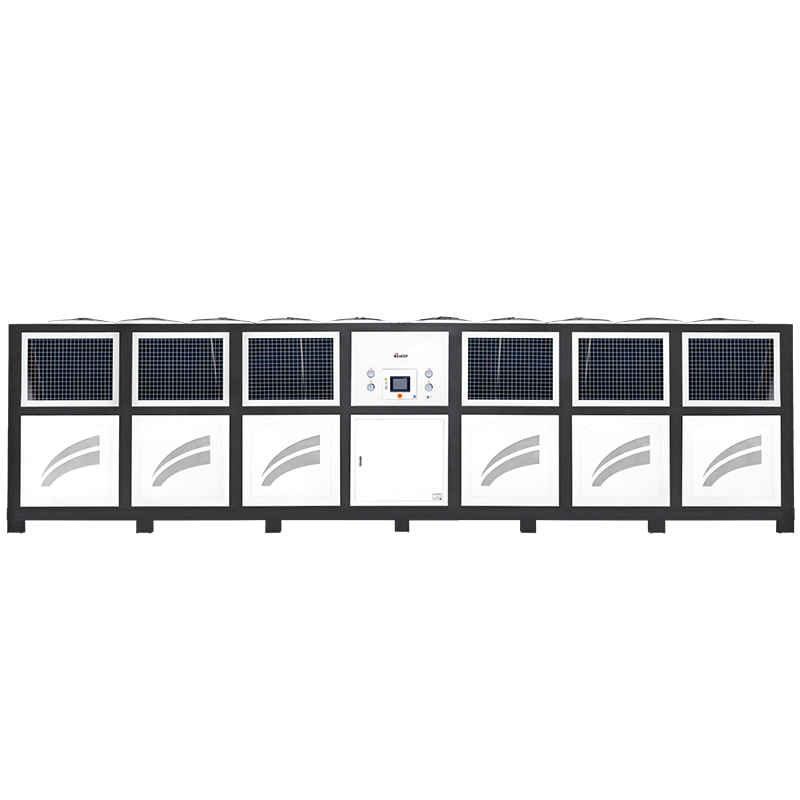

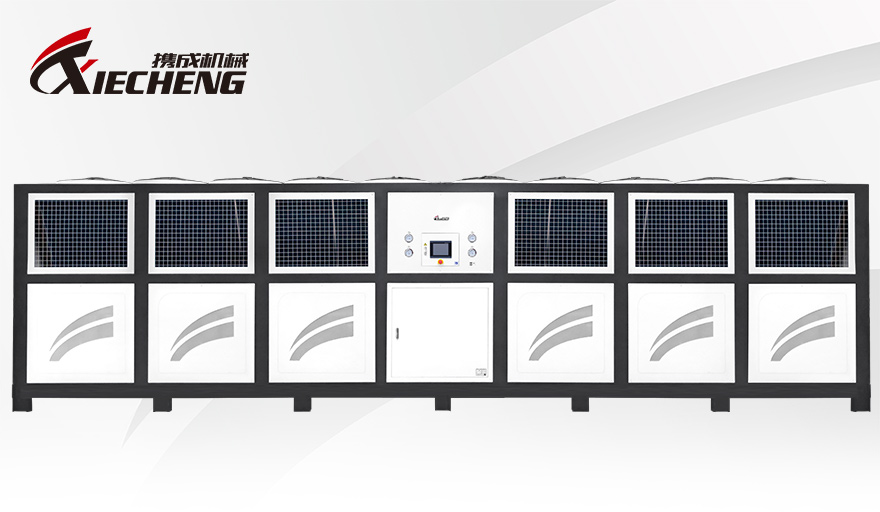

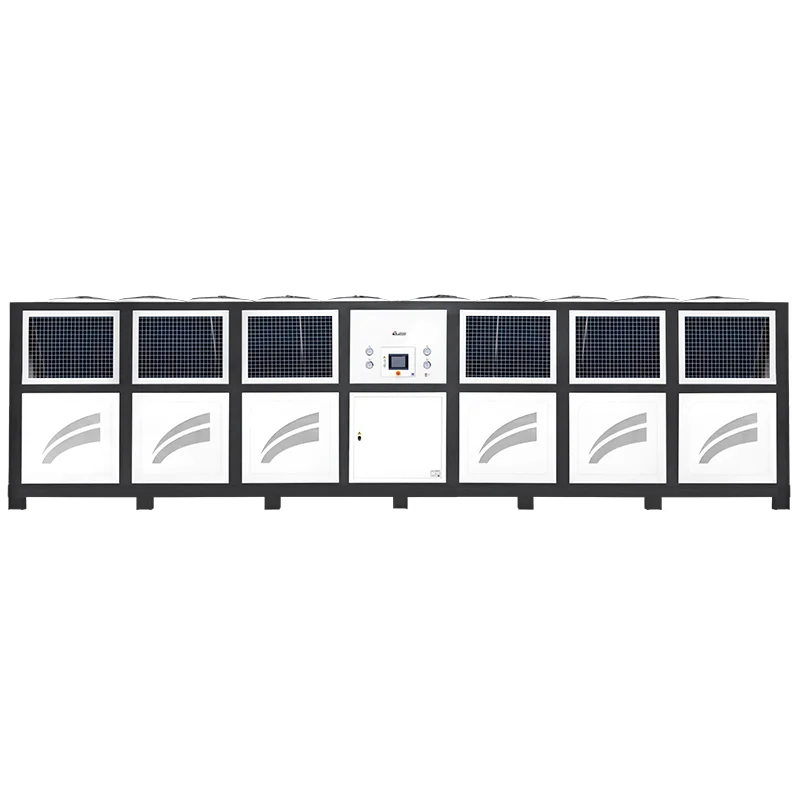

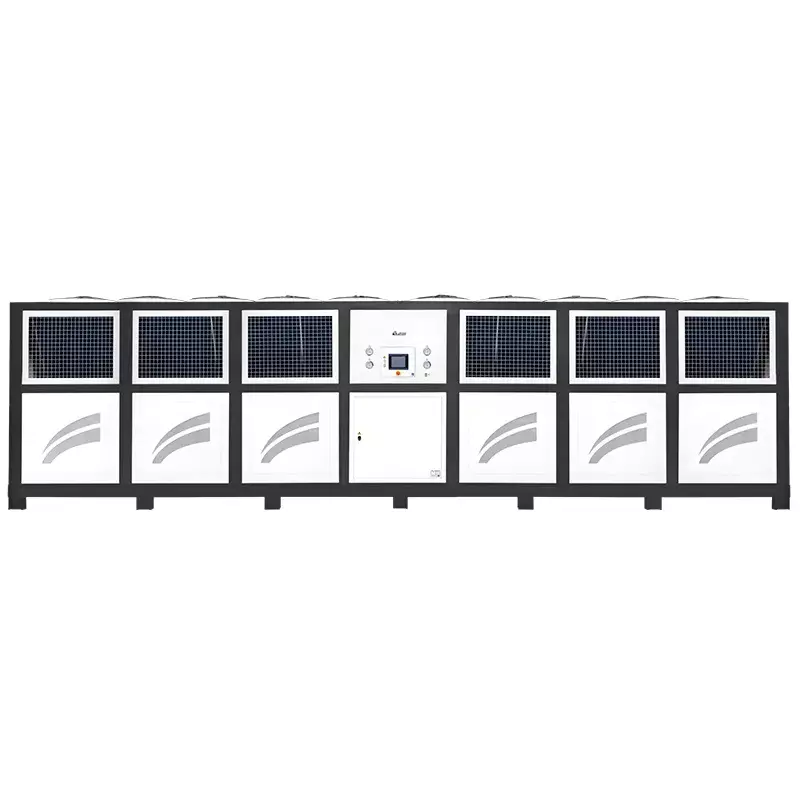

Chiller de parafuso resfriado a ar


Chiller de parafuso resfriado a ar


O chiller de parafusos resfriados de ar é uma unidade de resfriamento industrial eficiente e confiável, com seus principais componentes utilizando um compressor de parafuso, portanto, é referido como um chiller de parafuso refrigerado a ar. Emprega uma combinação de compressão de parafuso e dissipação de calor refrigerada a ar, fornecendo excelente capacidade de refrigeração e desempenho estável. Este chiller não requer uma fonte de água de resfriamento adicional ou torre de resfriamento. Em vez disso, utiliza ventiladores embutidos para dissipar o calor do condensador no ar circundante, alcançando efeitos de resfriamento eficientes.

Como uma escolha ideal no campo do resfriamento industrial, nosso chiller de parafusos refrigerado a ar oferece excelentes soluções de resfriamento para nossos clientes, caracterizados por alta eficiência, operação de economia de energia e desempenho confiável.


|

 Escopo de aplicação na indústria

O resfriador de parafusos resfriado a ar é adequado para uma ampla gama de aplicações industriais. Pode controlar com precisão as temperaturas variando de 3 ° C a 50 ° C, atendendo aos requisitos de vários setores, como plásticos (moldagem por injeção, extrusão), embalagem plástica, fabricação automotiva, fabricação eletrônica, eletroplicação, produtos farmacêuticos, indústria química, resfriamento ultrassônico e impressão e muito mais. Seja as necessidades de resfriamento no processamento de plástico ou controle de temperatura em outros processos de produção, o chiller de parafusos refrigerado a ar pode fornecer efeitos de resfriamento estáveis ​​e confiáveis, garantindo a operação normal de equipamentos e processos.


Indústria de moldagem por injeção

Indústria de moldagem por injeção

Indústria de extrusão

Indústria de extrusão

Indústria de embalagens plásticas

Indústria de embalagens plásticas

Indústria farmacêutica

Indústria farmacêutica

Indústria de fabricação automotiva

Indústria de fabricação automotiva

Indústria de engenharia química

Indústria de engenharia química

Indústria de eletroplatação

Indústria de eletroplatação

Indústria de eletrônicos

Indústria de eletrônicos

Indústria de impressão

Indústria de impressão

|

 Destaques do produto

Compressor de parafuso semi-hermético


Com baixos níveis de ruído e vibração, ele atinge a economia de energia acima de 20%.


O compressor de parafuso resfriado a ar utiliza um compressor de parafuso semi-hermético, oferecendo vantagens como estabilidade, confiabilidade, baixo ruído e baixa vibração. Durante o processo de compressão, o gás entra na câmara de compressão da extremidade de sucção do parafuso e, à medida que o parafuso gira, o gás é gradualmente comprimido e eventualmente descarregado através da extremidade do escape. A forma da rosca e o movimento rotacional do parafuso garantem a continuidade e a estabilidade do gás durante o processo de compressão. Zhejiang ou Han Zhong, duas marcas de renome globalmente, fornecem os compressores de parafuso usados ​​no compressor de parafuso refrigerado a água Xiecheng, garantindo uma operação de longa duração, eficiência e estável. Comparado aos compressores de rolagem tradicionais, ele atinge a economia de energia acima de 20%, resultando em uma operação mais eficiente em termos de energia.


Compressor de parafuso semi-hermético

Características:1、20% de economia de energia      2 、 Ruído baixo      3 、 Baixa vibração



|

 Capacidade de 25% a 100%

Os compressores de parafuso apresentam controle de capacidade de escapamento, o que significa que um único compressor pode ajustar continuamente a capacidade de resfriamento em qualquer intervalo entre 25% e 100%. Isso permite o controle preciso da saída de energia, garantindo uma operação estável e eficiente.

Capacidade de 25% a 100%

|

 Condensador do tipo FIN

Ao adotar um tubo de cobre de alta eficiência com condensador do tipo alumínio, o chiller resfriado a ar dissipa efetivamente o calor. A estrutura barbatana aumenta a área da superfície de troca de calor entre o condensador e o ambiente circundante, melhorando a eficiência da dissipação de calor. A excelente condutividade térmica dos tubos de cobre, combinada com as características eficientes de dissipação de calor das barbatanas de alumínio, garante alta eficiência durante o processo de resfriamento.


Além disso, a aplicação de alumínio leve e folhas de alumínio azul fornece uma camada protetora adicional. Eles ajudam a impedir a corrosão dos tubos de cobre em ambientes corrosivos, estendendo assim a vida útil do condensador e mantendo o desempenho ideal da refrigeração.


Condensador do tipo FIN


|

 Evaporador de concha e tubo

O resfriador de parafusos resfriados a água utiliza um evaporador de concha e tubo. Nesse sistema, o refrigerante evapora dentro dos tubos de troca de calor, enquanto a água flui no lado da concha. Para melhorar a eficiência da troca de calor, uma placa de defletor de 2 mm de espessura é instalada no lado da concha, fazendo com que a água flua para trás e para trás para criar salmoura de gelo. Além disso, para manter uma temperatura operacional estável, a concha externa do evaporador é coberta com material de isolamento .。

Para os tubos de troca de calor, empregamos tubos de cobre de alta eficiência. Esses tubos passam por um processo de ranhura para formar aletas internas de roscas, aumentando assim a área da superfície de troca de calor com o refrigerante. Com essa tecnologia, a área de transferência de calor é dobrada, melhorando significativamente a eficiência da transferência de calor.



Evaporador de concha e tubo



|

 Detalhes do produto

Controlador PLC

Controlador PLC

1. Controle avançado da indústria: utilizando a última geração de controladores PLC, garantindo controle preciso da unidade e garantindo uma operação eficiente e ideal.

2. Controle preciso da temperatura: atingindo uma precisão de controle de temperatura em ± 0,5 graus para a saída de água refrigerada, atendendo aos requisitos para o controle de temperatura de alta precisão.





Sistema de autocontrole elétrico

Sistema de autocontrole elétrico

1.O sistema de energia e autocontrole consiste em dois componentes principais: a fonte de alimentação e o controle automático. Ele utiliza componentes eletrônicos da Siemens para garantir a operação estável do equipamento.

2. É configurado com uma função de temporizador de 24 horas, permitindo a operação programada com base em compromissos predefinidos.

3. Uso com a funcionalidade de comunicação RS485, ele permite gerenciamento remoto automatizado .。



Sistema de filtro de secagem


Sistema de filtro de secagem

O chiller resfriado a água está equipado com filtros Emerson, que removem efetivamente as impurezas do refrigerante e absorvem a umidade livre em fluorocarbonetos. Este sistema impede a formação de bloqueios de gelo, particularmente em seções estreitas de oleodutos (especialmente as portas da válvula das válvulas de expansão térmica). Garante a pureza do refrigerante e protege o compressor contra possíveis danos.



Sistema de proteção de alta e baixa pressão




Sistema de proteção de alta e baixa pressão

Instalação de medidores de alta e baixa pressão para monitorar a pressão da bomba de água durante a operação a qualquer momento.






|

 Especificações

Modelo

UNIT

XC-LF40As

XC-LF50As

XC-LF60As

XC-LF80As

XC-LF100As

Capacidade de refrigeração

KW

125

165.2

176

237.2

330

kcal/h

107500

142072

151360

203992

283800

Potência de entrada

KW

30

37

45

30x2

37x2

Tipo de controlo

Válvula de expansão

Refrigerante

R22 (R407C)

Compressor

Tipo

Parafuso semi-hermético

Quantidade

1/2/3/4

Modo de inicialização

Y- △

Controle de capacidade(%)

0-25-50-75-100

Poder

3PH-380V/50HZ (200V/220V/415V   50Hz/60Hz)

Evaporador

Tipo

Tipo de casca e tubo

Fluxo de água de resfriamento (M3/H)

18

23

26

26

46

Calibre do tubo de saída e saída (polegada)

3 "

3 "

3 "

4 "

4 "

Condensador

Tipo

Air resfriado de alta eficiência Tubos de cobre de alumínio

Tipo

Rotor Orter de baixo ruído      ventilador axial de alta potência

Power (KW)

2.4

4.8

9

4.8

18

Fluxo de ar de resfriamento (3/hr)

40000

51000

63000

80000

105000

Protetor de segurança

Compressor sobre calor/sobrecarregar/alta e baixa pressão/sobre temperatura/fase e fase reversa/anti -congelamento

Dimensões (l*w*h)

milímetros

2150x2000x1850

2400X2250X1880

2480x2300x1980

2600x2300x1980

4050x2100x2020

Peso líquido

KG

1300

1620

1930

2260

3340



Modelo

UNIT

XC-LF120As

XC-LF160As

XC-LF180As

XC-LF200As

XC-LF240As

Capacidade de refrigeração

KW

353.2

473.4

556.3

655

767

kcal/h

303752

407124

478418

563300

659620

Potência de entrada

KW

45x2

60x2

67x2

75x2

90x2

Tipo de controlo

Válvula de expansão

Refrigerante

R22 (R407C)

Compressor

Tipo

Parafuso semi-hermético

Quantidade

1/2/3/4

Modo de inicialização

Y- △

Controle de capacidade(%)

0-25-50-75-100

Poder

3PH-380V/50HZ (200V/220V/415V   50Hz/60Hz)

Evaporador

Tipo

Tipo de casca e tubo

Fluxo de água de resfriamento (M3/H)

52

71

86

100

117

Calibre do tubo de saída e saída (polegada)

4 "

4 "

6 "

6 "

6 "

Condensador

Tipo

空气 冷却式 高效 铜管 套 铝 Ar resfriado a ar de alta eficiência Tubos de cobre de cobre de alumínio

Tipo

大 功率 轴 流风机 Rotor Orter de baixo ruído      ventilador axial de alta potência

Power (KW)

18

27

27

36

36

Fluxo de ar de resfriamento (M3/HR)

122000

155000

175000

205000

250000

Protetor de segurança


Dimensões (l*w*h)

milímetros

4550x2100x2155

2400x3400x1880

3150x4200x2200

2600x4550x1980

4050x4200x2050

Peso líquido

KG

3850

4200

4450

4670

4860
