Princípio de funcionamento

O fluido de trabalho (água pura ou outro líquido) circula dentro da serpentina da torre de resfriamento fechada e é resfriado indiretamente com a água radiante. O calor do fluido de trabalho é disperso na água que flui através da bobina. Ao mesmo tempo, o ar fora da unidade entra pela entrada de ar na parte inferior, cruza a direção do fluxo da água e flui na direção oposta através da serpentina. Uma pequena parte da água evapora e absorve o calor. O ar quente e úmido é descarregado na atmosfera pelo ventilador localizado no topo da torre de resfriamento. A água restante cai no reservatório inferior, é recirculada pela bomba d'água para o sistema de distribuição de água, passa pelo enchimento de pré-resfriamento e é despejada de volta na serpentina.

|

RECURSO:

1. O meio de resfriamento possui ciclo fechado e não entra impurezas, garantindo a pureza do meio;

2. A torre de resfriamento usa material de placa de magnésio-alumínio-zinco como aço base do corpo da torre, e há resfriadores de bobina com uma variedade de materiais para escolher;

3. A água pulverizada molha completamente a parede externa do condensador, evitando a formação de incrustações em pontos secos e maximizando a eficiência do sistema;

4. Ventilador especial de três provas para ambiente externo, o motor adota um grau de proteção IP55, um grau de isolamento F e ventilador de fluxo axial com lâminas de liga de alumínio;

5. Tamanho pequeno, pode ser movido e colocado conforme necessário e tem baixos custos de manutenção.

|

Detalhes do produto

O meio de resfriamento possui ciclo fechado e não entra impurezas, garantindo a pureza do meio;

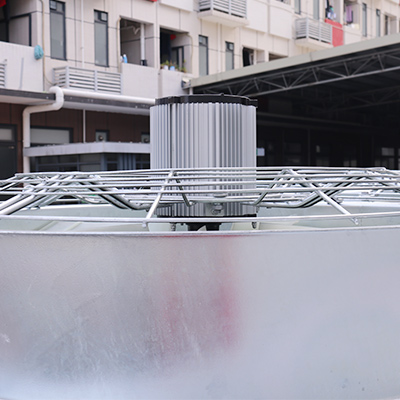

Ventilador especial de três provas para ambiente externo, o motor adota  grau de proteção IP55, grau de isolamento F e ventilador de fluxo axial com pás de liga de alumínio;

|

Especificações:

Modelo	Capacidade de resfriamento	Volume de água de resfriamento	Exaustor			Pulverizar  Bomba			Tamanho do tubo			Dimensions			Peso
	kcal/h	m³/h	Diâmetro do ventilador (mm)	Volume de ar (m³/h)	Potência do motor (kw)	Volume de pulverização (m³/h)	Distância	Potência (kw)	Diâmetro de entrada/saída (DN)	Descarte de Esgoto (DN)	Reabastecendo Água    (DN)	L     (mm)	W     (mm)	H     (mm)	Peso Operacional (KG)
XC-ST10B	50000	10	700	10*10³	0.75	11	10	0.55	50	25	25	1600	880	1950	400
XC-ST15B	75000	15	700	20*10³	0,75*2	16	7.5	0.75	65	25	25	2300	1020	2150	520
XC-ST20B	100000	20	700	20*10³	0,75*2	20	7	0.75	65	25	25	2300	1020	2150	550
XC-ST30B	150000	30	750	39*10³	1.1*2	22.3	10	1.1	65	32	25	2800	1170	2320	580
XC-ST40B	200000	40	800	40*10³	1,5*2	55	4.5	1.5	80	32	25	2800	1170	2420	900
XC-ST50B	250000	50	800	40*10³	1,5*2	70	4	1.5	80	32	25	2800	1170	2600	1050
XC-ST60B	300000	60	900	62*10³	2,2*2	65	5	1.5	80	32	25	2800	1170	2600	1150
XC-ST70B	350000	70	900	62*10³	2,2*2	80	4	2.2	100	32	25	2800	1600	2800	1400
XC-ST80B	400000	80	900	62*10³	2,2*2	90	5	2.2	100	32	25	2800	1600	2800	1450
XC-ST100B	500000	100	1000	80*10³	3*2	110	5	2.2	125	40	25	3400	1800	2960	1800
XC-ST125B	625000	125	1000	80*10³	3*2	120	5	3	125	40	25	3400	1800	3200	2250
XC-ST150B	750000	150	1300	110*10³	4*2	150	5	3	125	40	25	3400	1800	3450	2700
XC-ST175B	875000	175	1300	130*10³	4*2	170	5	4	125*2	40	25	4000	2000	3750	3150
XC-ST200B	1000000	200	1600	180*10³	5,5*2	200	6	5.5	150*2	40	25	4200	2200	3850	3600
XC-ST250B	1250000	250	1800	220*10³	5,5*2	250	6	7.5	150*2	50	32	4800	2200	4250	4300
XC-ST300B	1500000	300	1800	270*10³	11*2	270	6	7.5	150*2	50	32	5200	2500	4450	5150
XC-ST400B	2000000	400	2000	310*10³	11*2	155*2	5	4*2	150*2	50	32	6000	2800	4750	8900
XC-ST500B	2500000	500	2000	370*10³	15*2	185*2	5	5,5*2	125*4	50	32	6500	3000	5000	11500
